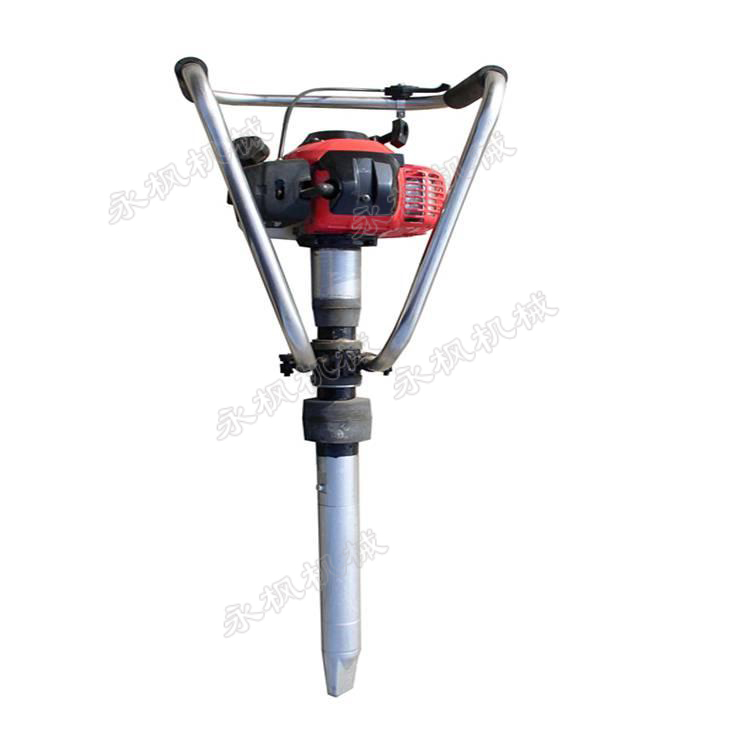

ND-4內燃搗固機是鐵路道床養護的一種小型養路機械,主要用于石碴道床的搗固作業。它設計新穎，結構緊湊，是一種上下道迅速、操作輕便的搗固設備，特別適合道岔搗固作業。本機主要由汽油機、減振裝置、傳動軸、振動體和手把組成，構成獨立手持式搗固機，既沒有冗長的電纜線，也沒有笨重的軟軸，結構合理緊湊，使用方便。

ND-4內燃搗固機-技術參數

汽油機功率： 1.42kW

激振力： ≥4.2kN

整機質量： 13.6kg

空載振幅： ≥5mm

振動頻率： 120～140HZ

振搗棒直徑： 52mm

偏心塊旋轉速度： 7000～8000r/min

ND-4內燃搗固機-啟動

1、加機油至濾油器頸口處；請使用辛烷值高于92的無鉛汽油，絕不能使用機油和汽油的混合物或含有雜質的汽油。

2、將搗固鎬直立在道碴或土地上，將風門關閉，按注油泵數次，直到燃油回管中，可以明顯地看到油流。

3、先輕輕拉動手柄繩，直到感到有阻力時再用力拉，啟動后打開風門。

4、使汽油機在搗固鎬不振動的情況下預熱一分鐘。

5、將振搗棒前端對地輕輕磕碰，振搗棒發出“嗡——”的高頻聲音后即可使用。

6、本機器油門位置出廠時已經調整好，切勿隨意調整。

ND-4內燃搗固機-運行

握住操作架的橡膠套部位，將振搗棒傾斜插入需振搗部位，將石碴搗入枕下。切勿用振搗棒撬軌枕、鋼軌，應盡力避免鎬頭碰擊鋼軌、軌枕（岔枕）和連結機件。

ND-4內燃搗固機-停機下道和存儲

1、將油門關到小，即可停機，也可按動緊急停車按鈕停機；將搗固鎬提至鐵路限界以外。

2、使用完畢搗固鎬，應存放于干燥場所，確保存放地不是高度潮濕和充滿灰塵，不得露天存放，進室內前應先讓汽油機冷卻。

ND-4內燃搗固機-安全事項

1、禁止室內使用發動機，燃油易燃、加油時須關閉發動機；加油時禁止吸煙，勿使燃油溢出。

2、上道作業前，必須由職務不低于工長的擔任施工負責人。

3、操作手必須由段培訓合格后方可上崗作業；嚴禁非操作手操作。操作手應嚴格執行“三檢制”和定人定機制度；振搗棒起振后必須由操作手掌管。

4、ND-4內燃搗固機搗固鎬上道作業時，必須按照規定設置防護。未設好防護，嚴禁上道。施工負責人接到下道預告信號后，須在規定距離以外下道完畢。下道后的搗固鎬必需放置穩固，不得侵入限界；

5、嚴禁搗固鎬帶病上道作業，機械發生故障時應立即撤至限界外檢修，嚴禁在鐵路上檢修。

6、區間和站內作業，均須按有關規定進行維修保養。

7、每天作業完畢后，應按規定進行維修保養。

8、遇到雨雪天氣不影響作業情況下需采取防雨措施。
